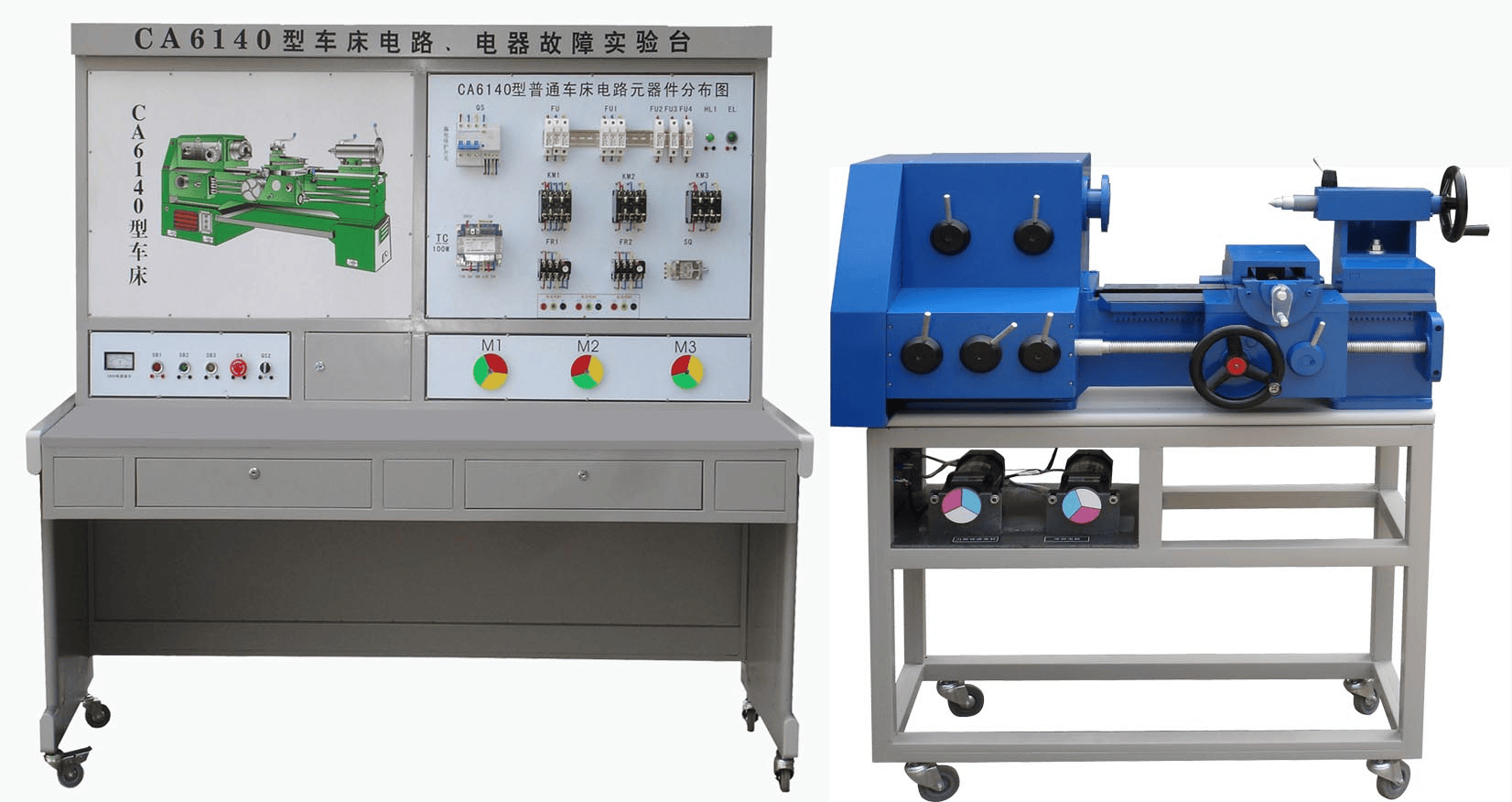

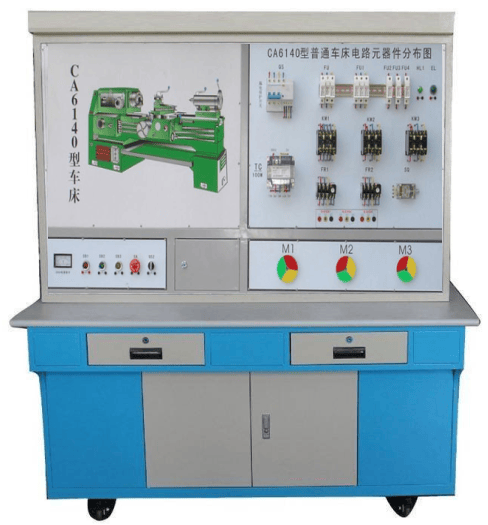

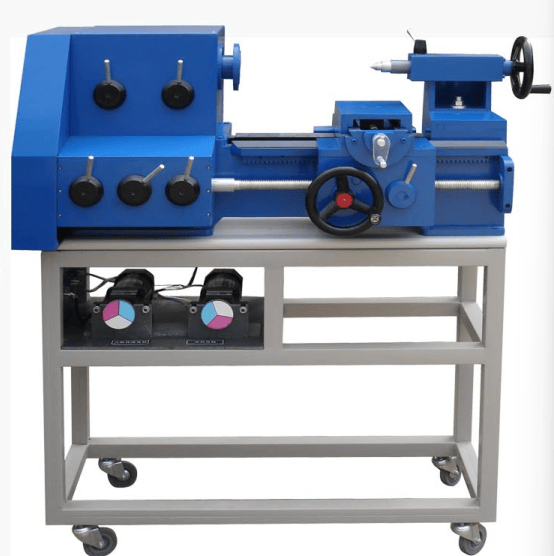

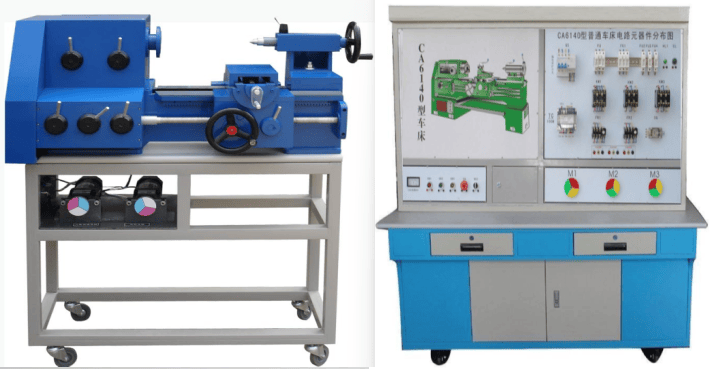

CA6140車床電氣線路考核裝置（半實物車床）

主電路中共有三臺電機：M1主軸電機，帶動主軸旋轉和刀架做進給運動；M2為冷卻泵電機；M3為刀架快速電機。

三相交流電源通過開關QS1引入。主軸電動機M1有接觸器KM1控制啟動，熱繼電器FR2為它的過載保護。刀架快速移動電機M3有接觸器KM3控制啟動，由于M3是短期工作，故未設有過載保護。

產品視頻介紹

控制回路的電源有控制變壓器TC輸出110V電壓提供。

主軸電動機的控制 按下啟動按鈕SB2，接觸器KM1的線圈獲電動作，其主觸頭閉合，主軸電動機啟動運行。同時，KM1有自鎖觸頭和另一幅常開觸頭閉合。按下按鈕SB1，主軸電動機M1停車。

冷卻電動機控制 如果車削加工過程中，工藝需要使用冷卻液時，可以合上開關QS2，在主軸M1運轉情況下，接觸器KM2線圈獲電吸合，其主觸頭閉合，冷卻泵電動機獲電而運行。由電氣原理圖可知，只有電動機M1啟動后，冷卻泵電機M2才能啟動，當M1停止運行時，M2也自動停止。

刀架快速移動電動機的控制 刀架快速移動電動機M3的啟動是由按鈕SB3來控制，它與接觸器KM3組成點動控制環節。將操縱手柄扳倒所需的方向，壓下按鈕SB3，接觸器獲電吸合，M3啟動，刀架就向指定方向快速移動。

照明、信號燈電路分析

控制變壓器TC輸出110V和220V電壓，作為機床照明燈、信號燈的電源。EL為機床的照明燈，由開關SA控制；HL為電源的信號燈。他們分別采用FU和FU3作為短路保護。

1）故障1開路，所有電機均缺一相。

展開全文

2）故障2開路，主軸電機缺二相，不能運行。

3）故障3開路，冷卻泵電機卻二相，不能運行。

4）故障4開路，刀架快速移動電機卻二相，不能運行。

5）故障5開路，所有控制回路失效。

6）故障6開路，所有控制回路失效。

7）故障7開路，所有控制回路失效。

8）故障8開路，所有控制回路失效。

9）故障9開路，主軸電機控制回路失效。

10）故障10開路，刀架與冷卻泵控制回路均失效。

11）故障11開路，刀架控制回路均失效。

12）故障12開路，冷卻泵控制回路均失效。

13）故障13開路，冷卻泵控制回路均失效。
