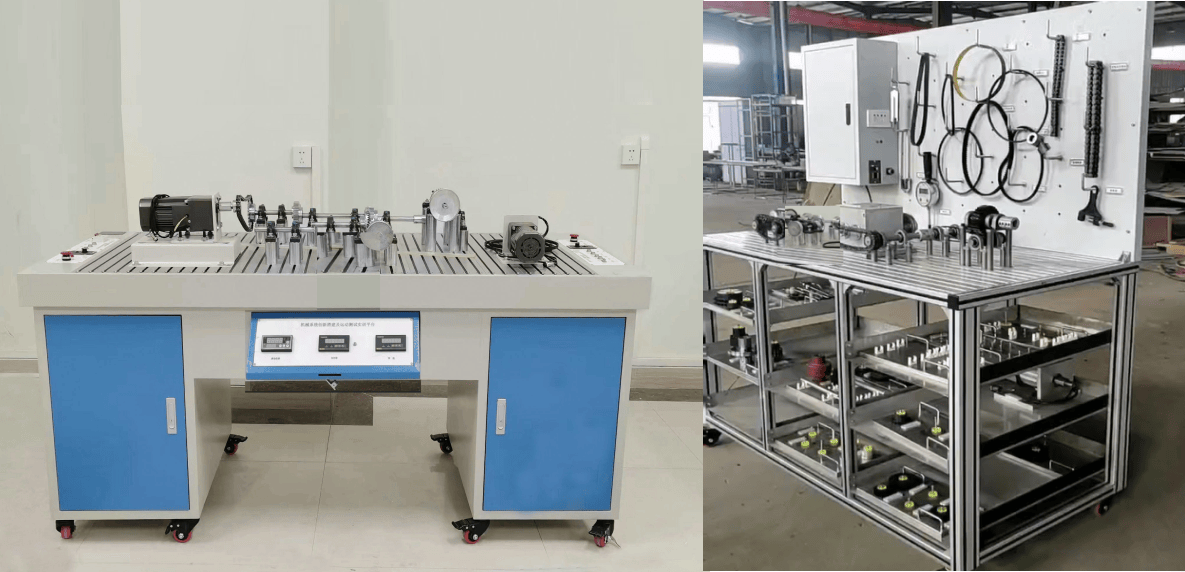

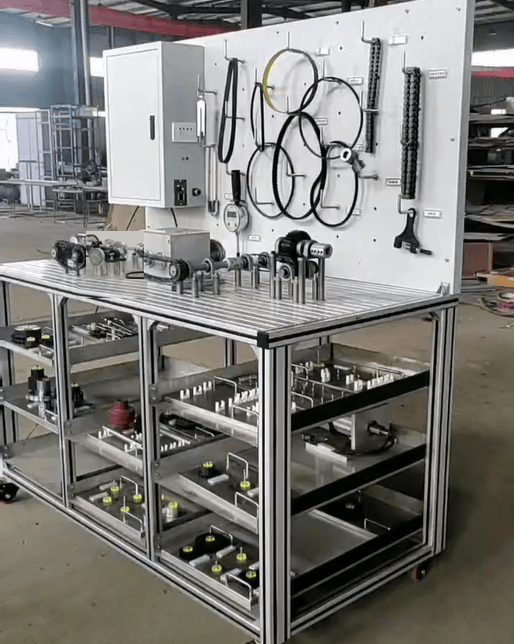

機械系統綜合實訓裝置JG-543機械系統實驗通用工作臺裝置設備

機械系統綜合實訓裝置-由通用工作臺及面板支架、由工業鋁型材組成的使用T型槽螺母進行安裝的安裝件以及各實訓模塊組成，各實訓模塊不用時可存放到通用工作臺中，使用時取出進行裝配調整，使用方便，配置靈活，能滿足不同階段學生教學實訓任務的需要。

工程案例視頻

二、機械系統綜合實訓裝置特點：

1、采用臺式結構，該實訓裝置采用工業級元器件，性能穩定可靠，可大大縮短學生參加工作后熟悉工業現場的時間。

2、可進行帶傳動、鏈傳動、齒輪傳動、潤滑、軸同心度調整、軸承、滾珠絲杠、密封墊和密封圈、離合器及制動器等項目實訓。

3、包括各種皮帶輪、鏈輪、齒輪、傳動帶、單排和多排傳動鏈、多種聯軸器、軸、軸承、滾珠絲杠、離合器及制動等。該實訓設備包括了工業生產中廣為應用的傳動結構元器件，種類齊全，采用模塊化設計，使用方便靈活。

遵循循序漸進、由低到高的原則，該實訓設備可進行以下四個不同階段的教學和實訓：

第一階段：速度及扭矩測量、機械效率、軸和帶座軸承的使用、軸對中及彈性聯軸器的使用、平帶的安裝及張力調整、平帶輪的安裝與調整、帶傳動速度、扭矩和傳動比 、鏈條及鏈輪的安裝及張力調整、鏈傳動速度、扭矩和傳動比，齒輪安裝及調整、齒輪傳動速度、扭矩和傳動比、齒輪組。

第二階段：三角帶及鋸齒狀邊緣三角帶、多楔帶傳動 、普通同步帶及大扭矩同步帶傳動、多排滾子鏈及齒形鏈傳動、鏈輪、惰輪、凸緣聯軸器、齒式聯軸器、鏈條聯軸器、蛇形彈簧聯軸器、萬向聯軸器、百分表的使用、帶座軸承潤滑、鏈潤滑。

第三階段：斜齒圓柱齒輪傳動、蝸輪蝸桿傳動、齒輪箱、滑動軸承、深溝球軸承、角接觸球軸承滾軸、滾子軸承、軸承潤滑、密封墊、O型密封圈、唇形密封圈、機械密封。

展開全文

第四階段：單向滾針離合器、扭矩限制器、電磁離合器、電磁制動器、滾珠絲杠、滾珠絲杠導程和傳動比、直線軸承、故障排除和維修。

三、實訓模塊：

1、普朗尼制動模塊：包括普朗尼制動裝置及制動輪、彈簧測力計等。

2、電機組模塊：包括一個固定速度電機（220V,50Hz,0.25kW）及變速電機(220V,50Hz,40W)，均帶安裝底座

3、軸和聯軸器模塊:包括套筒聯軸器、十字滑塊聯軸器、一套軸以及存放零部件的面板，面板上有安裝固定件及零部件標志；

4、帶座軸承模塊：包括3組帶座軸承以及存放零部件的面板，面板上有安裝固定件及零部件標志；

5、帶傳動模塊1：包括3個帶輪及1根三角帶以及存放零部件的面板，面板上有安裝固定件及零部件標志；

6、鏈傳動模塊1：包括3個鏈輪以及2套鏈條、截鏈器以及存放零部件的面板，面板上有安裝固定件及零部件標志；

7、齒輪傳動模塊1：包括6個直齒輪以及存放零部件的面板，面板上有安裝固定件及零部件標志；

8、帶傳動模塊2：包括單槽的三角帶輪、雙槽的三角帶輪、普通同步帶輪、變速帶輪、大扭矩同步帶輪和惰輪以及兩塊存放零部件的面板，面板上有安裝固定件及零部件標志；

9、鏈傳動模塊2：包括雙排滾子鏈輪、、齒形鏈輪、雙排滾子鏈條、齒形鏈條以及存放零部件的面板，面板上有安裝固定件及零部件標志；

10、軸對中和聯軸器模塊：包括齒式聯軸器、凸緣聯軸器、彈性聯軸器、鏈條聯軸器、蛇形彈簧聯軸器、萬向聯軸器等以及存放零部件的面板，面板上有安裝固定件及零部件標志；

11、潤滑模塊：包括潤滑脂油槍和潤滑油油槍、粘度計和溫度計等以及潤滑油和潤滑脂；

12、齒輪傳動模塊2：包括斜齒輪、錐齒輪、蝸輪和蝸桿、擋圈、襯套、推力球軸承等以及存放零部件的面板，面板上有安裝固定件及零部件標志；

13、軸承模塊：包括多種球軸承、滾子軸承以及軸承安裝、拆卸、潤滑工具以及兩塊存放零部件的面板，面板上有安裝固定件及零部件標志；

14、密封墊和密封圈模塊：包括O型圈、唇形密封圈、密封墊材料、機械密封等以及存放零部件的面板，面板上有安裝固定件及零部件標志；

15、離合器和制動器模塊：包括電磁離合和制動器組件、扭矩限制器、圓錐離合器及附件以及存放零部件的面板，面板上有安裝固定件及零部件標志；

16、滾珠絲杠和直線軸承模塊：包括滾珠絲杠、滾珠絲杠螺母、直線軸承、軸等以及兩塊用于存放零部件的面板，面板上有安裝固定件及零部件標志。

17、振動測量模塊：測振儀及附件

18、測試測量包

19、標準件包

20、易損件包

21、工具包

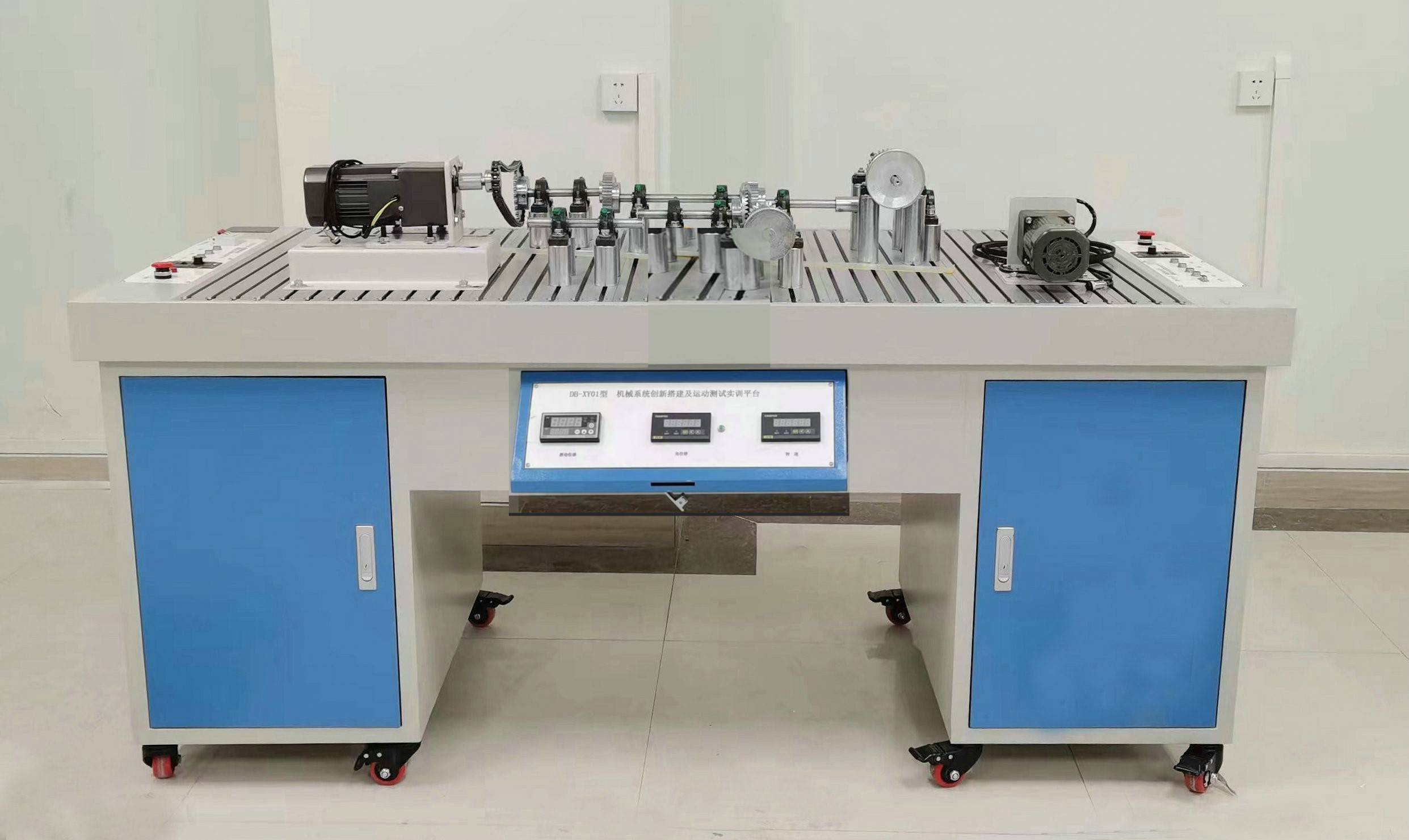

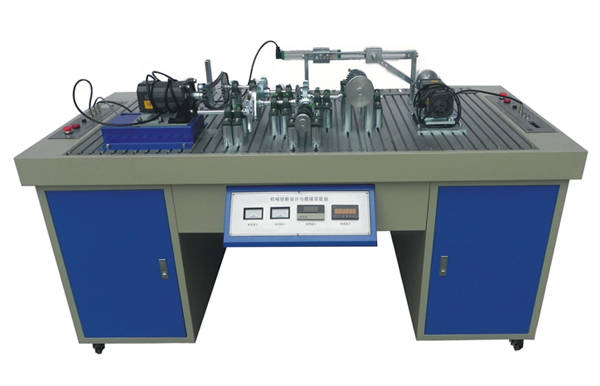

JG-XY0型機械系統綜合實訓裝置

一、概述：

機械系統綜合實訓裝置主要是為學生提供了手動拼裝復雜機械系統的實訓平臺，讓學生設計并拼裝可實現不同運動要求的復雜機械系統。同時實驗臺在主要構件上設計了安裝傳感器的位置，并配備了檢測系統和數據處理軟件，學生可通過運動參數變化曲線，了解不同復雜機械系統中的運動構件的運動規律和運動學特性。

二、實驗功能要求：

1、 它將單一的機械零件，通過實體操作，達到機械傳動中各種傳動效果，使學生將所學的理論在實踐中得到運用。

2、 掌握實際安裝中的零件加工精度對裝配的影響，了解平行度、直線度、同軸度、定向、定位、跳動等各種形位公差的概念和作用。

3、 掌握工作中各種工卡量具的使用。

4、 通過對機械傳動的安裝，充分了解安裝誤差對機械傳動工作過程所產生的各種損壞和振動噪聲等。

5、要求在主要構件上設計安裝傳感器的位置，并配備了檢測系統和數據處理軟件，通過實驗了解直動機構位移、速度、加速度；擺動機構擺動角位移、角速度、角加速度及回轉軸轉速、回轉不勻率等運動參數的測定方法。通過運動參數變化曲線，了解不同復雜機械系統中的運動構件的運動規律和運動學特性。

6、通過對所安裝的各種傳動機構測試、分析，總結安裝誤差對測試精度的影響，能及時對照理論與實測的效果，分析找出其存在的問題。

三、實驗臺結構組成要求：

（1）實驗臺分為左、右二個實驗操作工作區，分別由二臺電機傳動?？赏瑫r(shí)由二組學生在該實驗臺上進行實驗操作。左邊實驗操作工作區主要可完成機械傳動創新搭接及傳動特性測試實驗；而右邊實驗操作工作區主要完成機構運動創新搭接及機構運動特性測試實驗。

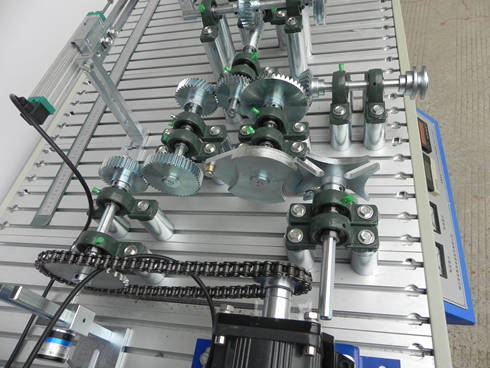

（2）安裝平臺采用標準T型槽鋁合金型材拼接而成，活動支座間的距離可任意調節，搭接靈活機動，可拼裝帶(V帶、平帶、同步帶)傳動、鏈(小節距鏈、大節距鏈)傳動、多種齒輪(正齒、斜齒、螺旋齒、錐齒)傳動、單萬向聯軸節傳動、雙萬向聯軸節傳動、槽輪機構傳動, 多種平面連桿及凸輪等運動機構，組裝各種不同類型的復雜機械系統，典型拼裝方案多達20種以上。學生可以自行設計元件，組裝創新作品，發揮學生的主動性和創新精神。

（3）參數如傳動比、齒數和中心距等，所有傳動輪系需采用光桿支承，緊定螺釘固定，調節方便快捷，搭接方便速度快。

（4）要求所有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變，對機構運動特性的影響。

（5）要求驅動調速電機可進行無級調速，以滿足實驗機構的不同運動要求。

（6）需檢測系統集數據采集與電機調節控制于一體。配有多個光電旋轉編碼器，直線位移傳感器,并具有強大的計算機處理軟件。在實驗臺上可對單軸、多軸組合多級齒輪傳動、鏈傳動、帶傳動、萬向節傳動等各種傳動機構、曲柄搖桿、曲柄滑塊，凸輪等組合機構的傳動及運動規律，進行數據采集及運動分析。測試的主要內容為：直動機構運動位移、速度、加速度；擺動機構、擺動角位移、角速度、角加速度；傳動軸轉速及轉速波動運動規律，機構回轉運動回轉不勻率測試分析等；

（7）要求系統配套軟件內容豐富，包括通訊方式選擇、機械傳動特性測試、機構運動特性測試及分析、實驗結果分析及曲線擬合、20種典型拼裝機構虛擬裝配及運動仿真、實驗臺介紹、實驗操作指導等內容，具有綜合性、開放性的特點。

（8）系統配有各種常用機械安裝及測量工具，學生通過自己動手安裝，掌握測量工具在實踐工作中的作用，提高對工況量具的認識。

（9）實驗臺上設置“多機通訊”接口可實現一臺計算機與多臺實驗臺進行多機通訊的實驗操作，組成小系統局域網絡實驗系統

（10）實驗臺上要求具有RS232/RS485/RS422三種串口轉網絡，不需要切換，全雙工、高速率數據轉發，零丟包技術 ，網口支持設備級聯，方便系統升級和設備擴展 ，具有TCPServer、TCP Client、UDP模式、UDP組播、對接通信、Realcom模式，波特率支持1200bps～460800bps（可定制1M或者1.5M波特率），數據位支持5～8位，校驗位可以為None、奇校驗、偶校驗、Mark、Space五種方式，CTS/RTS、DSR/DTR、XON/XOFF流控，1～2位停止位。要求支持On-the-fly技術（串口參數自適應）要求設備端通過串口控制模塊，實現設備端對模塊的二次開發.

四、實驗內容:

1、機械傳動系統認識；

2、機械傳動測量技術

3、機械系統裝配練習；

4、機械傳動方案設計；

5、機械系統性能測試與分析；

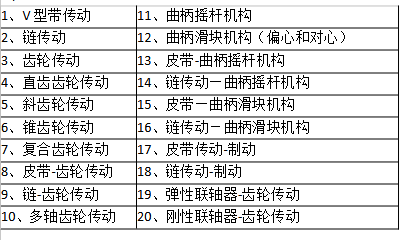

6、典型裝配方案：

五、主要技術參數要求：

（1）齒輪減速交流調速電機：額定功率 90W 轉速0－100r/min 2臺

（2）角位移傳感器： 輸出電壓 5V 脈沖數360 2個

（3）角位移傳感器： 輸出電壓：5V 脈沖數1000 1個

（4）直線位移傳感器：輸出電壓5V 量程：150 mm 1支

（5）電源：220V交流/50HZ

（6）實驗臺外形尺寸：2000×850×900(mm)

（7）重量：約350kg

（8）實驗指導書：1份

（9）軟件光盤：1張

（10）要求對原有創新實驗臺的電路和機械部分進行維修，以保證能正常運行。

（11）補充原有創新實驗臺缺失的零部件,根據現場實物進行對比、測繪，按照測繪圖進行精加工，補齊完整的配件

（12）根據教學要求增加新的教學模塊。
