透明數控教學機床凱恩帝系統模擬車床模型

一、概述

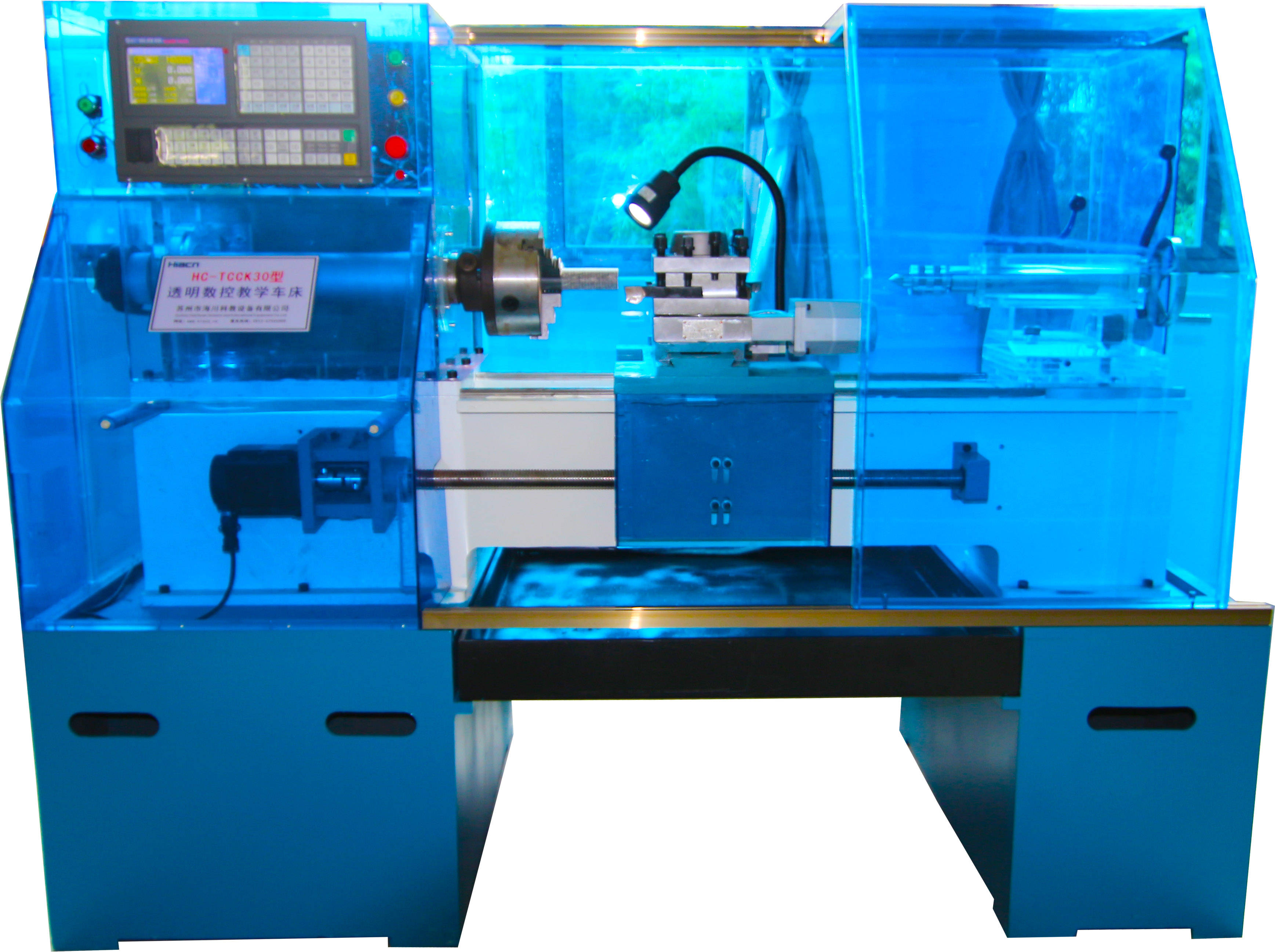

JG-TCCK30型 透明數控教學車床是我公司提供的教學科研用數控機床。該機床是典型的機電一體化產品，采用穩定可靠的凱恩帝系統數控系統。同時，其外形美觀大方，主軸箱蓋及防護體均采用有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。采用四工位自動回轉刀架,可以加工φ30mm的尼龍或PVC材料,通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外圓柱面，圓錐面，圓弧面，螺紋等工件的削加工，并能進行切槽，鉆機等工作。

工程案例視頻

二、特點

1. 穩定可靠的凱恩帝系統數控系統；

2. 全自動四工位數控回轉刀架，能滿足較復雜零件的刀具使用要求；

3. 縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；

4. 采用高級變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定；

5. 操作方便舒適，符合現代人機工程學的優化思想；

6. 車削PVC材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；

7. 外型美觀大方。

三、用途

1. 相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；

2. 各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；

展開全文

3. 各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；

4. 開展數控機床結構及控制原理與結構、數控編程及機床操作、CDA/CAM等專業課程專項培訓。

四、數控系統主要功能

2.系統采用硬件插補技術，快進速率可達12米/分；

3.具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；

4.控制精度高，脈沖當量為1μ（0.001mm）；

5.有串行RS232通訊接口功能，可與計算機聯機通訊；

6.采用電子齒輪比，簡化傳動結構，提高機床工作精度。

7.系統具有軟、硬件限位，保證工作安全；

8.采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。

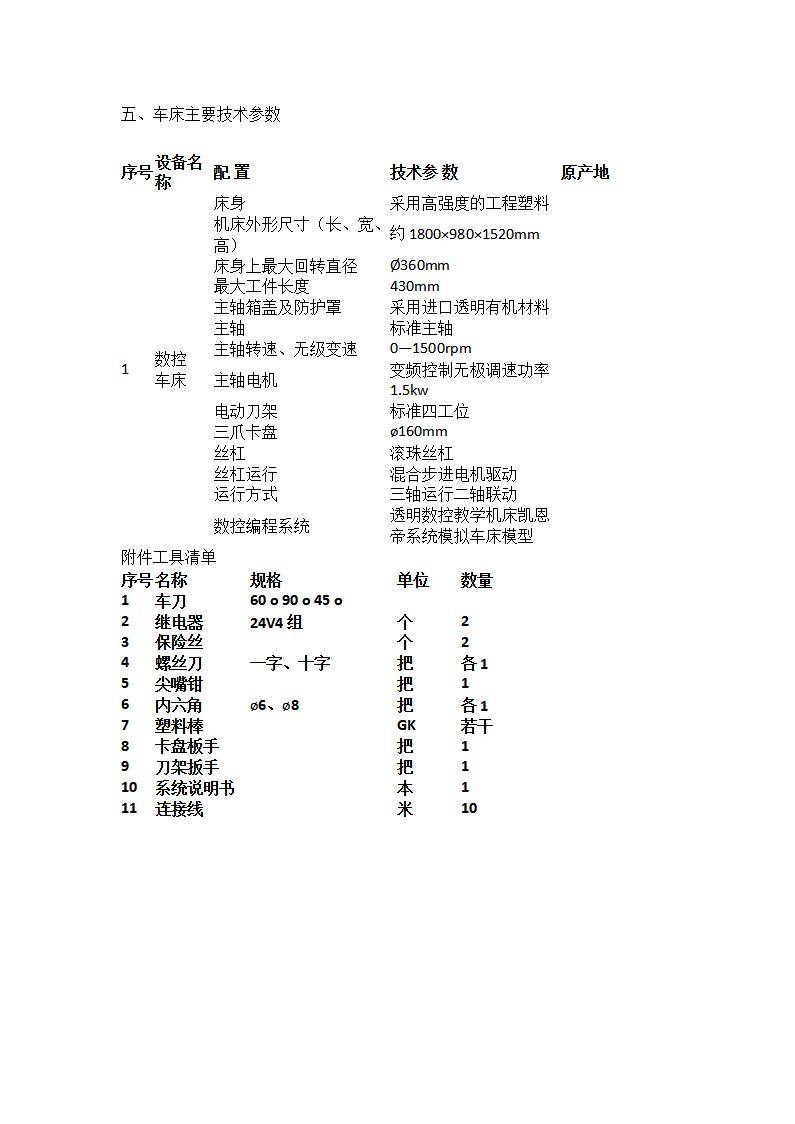

五、車床主要技術參數

JG-CK6135 透明數控車床

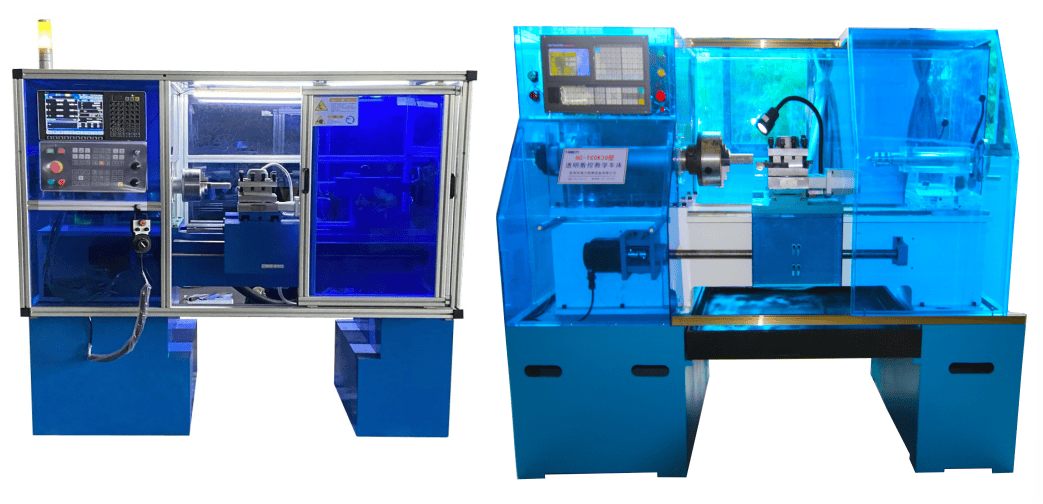

JG-CK6135 透明數控車床是教學科研用數控機床，該機床是典型的機電一體化產品，采用穩定可靠的廣數 980TB3 車床用數控系統。同時，其外形美觀大方，主軸箱蓋及防護體均采用進口有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。透明數控車床采用四工位自動回轉刀架,可以加工φ 30mm 的尼龍或 PVC 材料,通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外圓柱面，圓錐面，圓弧面，螺紋等工件的削加工，并能進行切槽，鉆孔等工作。

二、機床特點

1、 透明數控車床采用穩定可靠的GSK980TB3 專用車床數控系統；

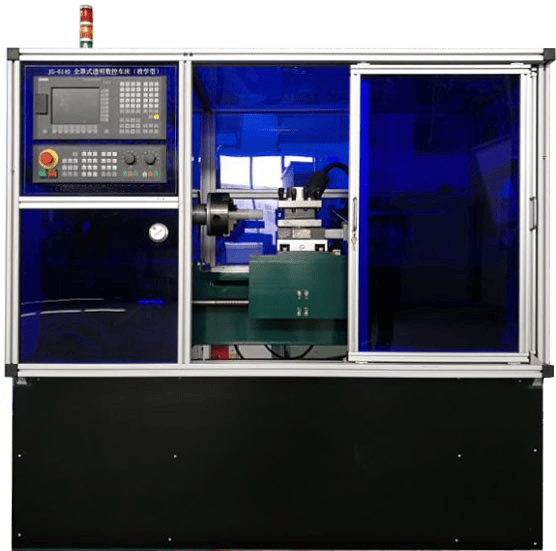

2、 透明數控車床采用全防護透明設計，框架主體采用40×40mm鋁合金型材，防護門導軌采用40×80mm鋁合金型材，推門結構，鋁合金型材內嵌5mm厚深藍色半透明有機玻璃，整機造型美觀大方。

3、機床XZ向進給導軌采用高精度方形直線導軌，速度快，精度高。

4、大拖板采用鑄件成型，時效處理，數控銑精加工面成，堅固耐用且不變形。

5、 全自動四工位數控回轉刀架，能滿足較復雜零件的刀具使用要求；

6、 縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；

7、 透明數控車床采用高級變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定；

8、 操作方便舒適，符合現代人機工程學的優化思想；

9、 車削 PVC 材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；

三、用途

1. 相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；

2. 各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；

3. 各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；

4. 開展數控機床結構及控制原理與結構、數控編程及機床操作、CDA/CAM 等專業課程專項培訓。

四、數控系統主要功能

1、GSK980TB3為的新一代普及型車床數控系統，是GSK980TB2的升級版。GSK980TB3車床數控系統采用32位高性能的CPU和超大規模可編程器件FPGA，運用實時多任務控制技術和硬件插補技術，實現了μm級精度的運動控制。

2、系統采用硬件插補技術，快進速率可達 12 米/分；

3、具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；

4、控制精度高，脈沖當量為 1μ （0.001mm）；

5、有串行 RS232 通訊接口功能，可與計算機聯機通訊；

6、采用電子齒輪比，簡化傳動結構，提高機床工作精度。

7、系統具有軟、硬件限位，保證工作安全；

8、采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。

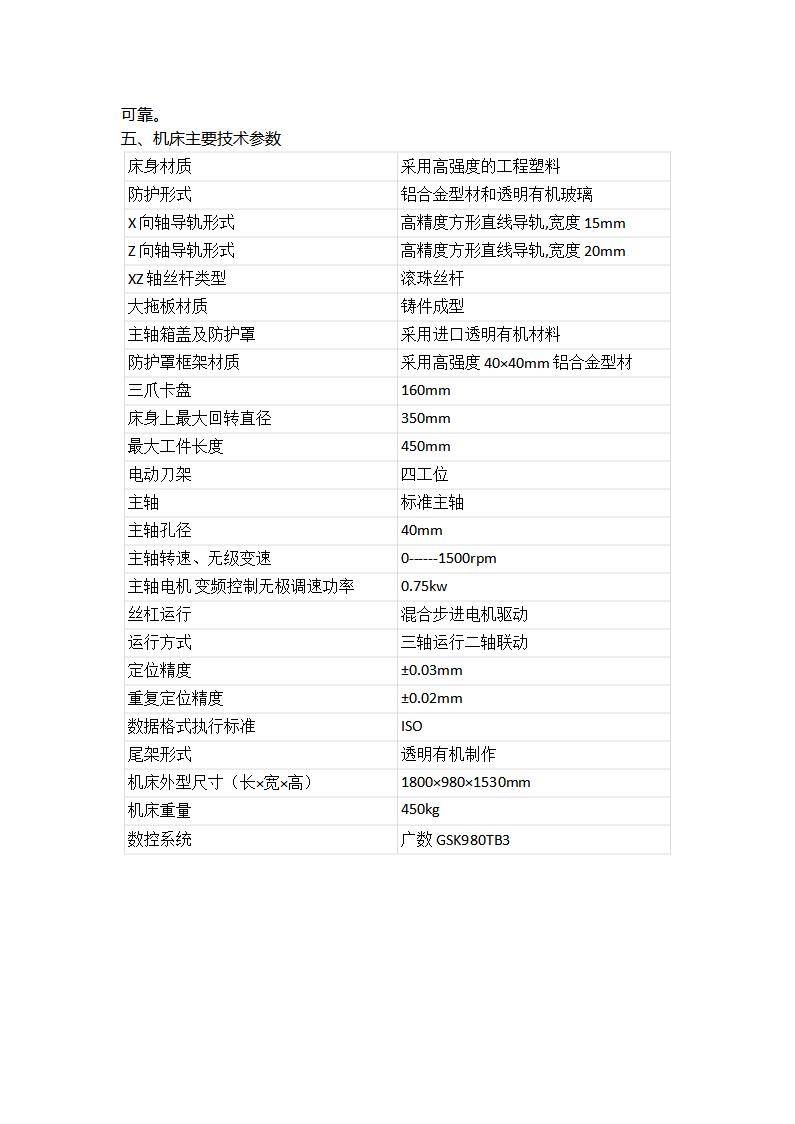

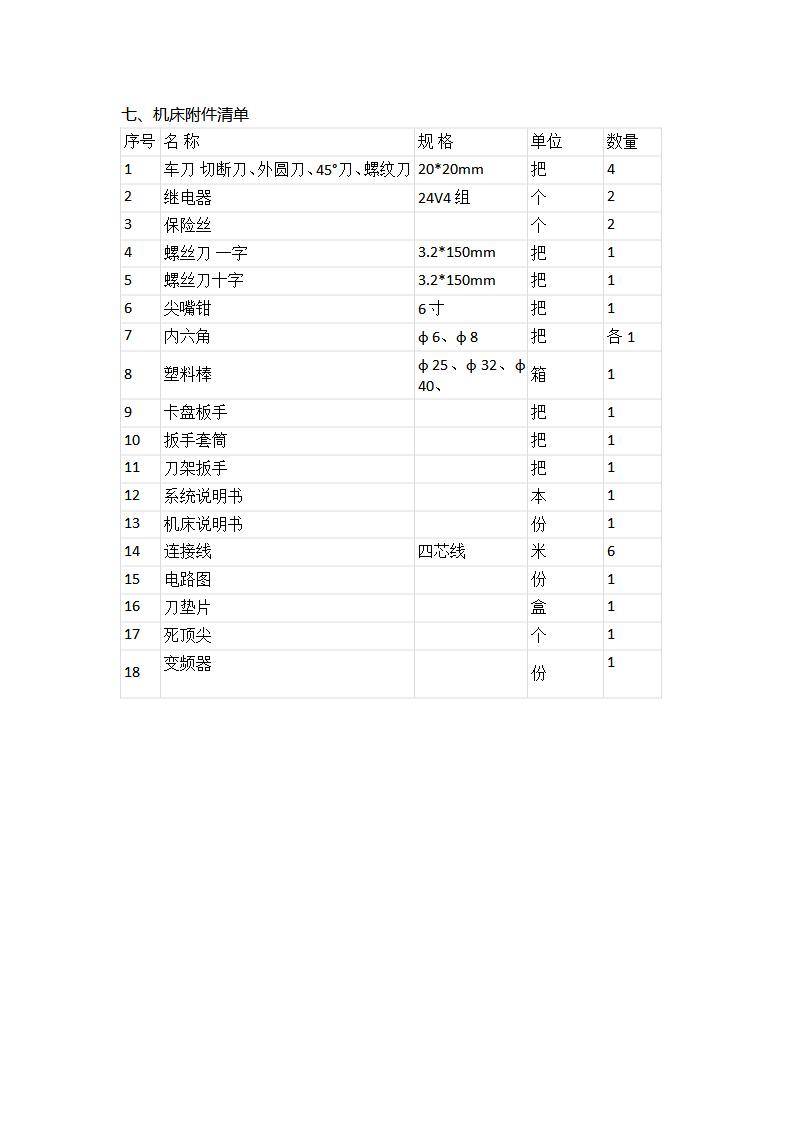

五、機床主要技術參數
